直線光柵尺反饋元件
發布日間：2019-05-09 13:30:57 瀏覽次數：22
當需要對直線運動應用進行*精度位置反饋測量時，我們通常會用到直線光柵尺反饋元件。

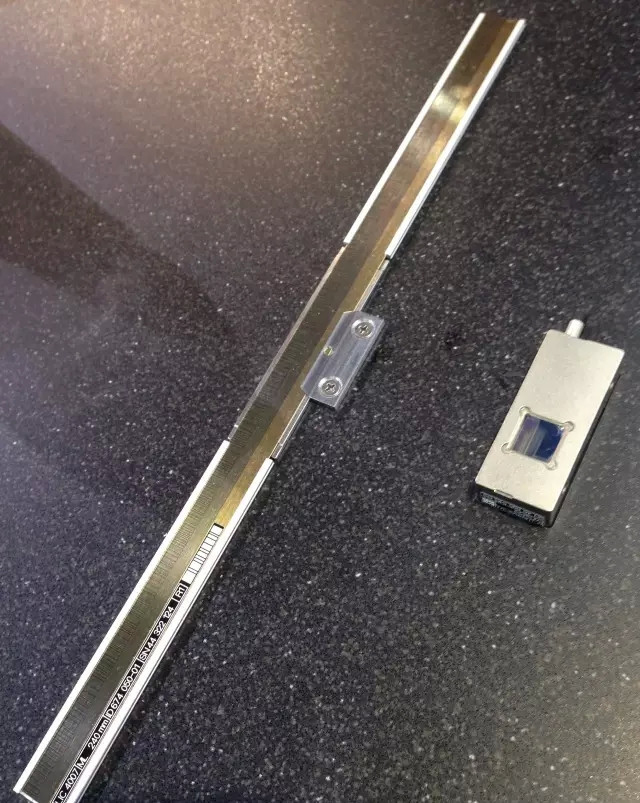

光柵尺反饋套件
如上圖所示，在使用光柵尺反饋元件時，我們需要將光柵尺與直線導軌平行安裝，同時需要將光柵編碼器安裝在直線運動平臺上；在上述安裝集成過程中，需同時確保：
*光柵尺與直線導軌的平行度
*光柵編碼器在直線運行全程與光柵尺的間距
由于這些安裝集成工作是需要較*的技術實施水準的，因此德國力士樂直線導軌在做直線運動位置反饋測量時，除了測量元器件的硬件成本，也必須考慮一些額外的集成成本。
人力和工時的投入（在設備維護的時候這些工作量投入也是需要考慮的）；另外，通常光柵尺測量元件提供了**的反饋分辨率和重復測量精度（微米甚至納米級別），但由于這些額外的人工集成操作的介入，實際應用所獲的的測量精度卻會因人員的安裝水準產生不同程度的差異，有時甚至大打折扣，影響設備性能。
如果在直線運動系統測量和位置反饋集成時遇到上述的問題，那么我們或許可以考慮使用直線測量系統 （簡稱 IMS：Integrated Measuring System） 。
